MetiSmile とは

Shining 3D社のフェイススキャナ「 MetiSmile 」の販売を開始いたしました。
MetiSmile は、オープンシステムの高度なソフトウェアにより、顔面情報を素早く撮影できます。3D顔面データを構築し、患者様へのコンサルテーションや、歯科医院と歯科技工所の円滑なコミュニケーションが期待できます。

ジグ(アクセサリー)が不要で、顔面と口腔内のスキャンデータを自動でマッチングするオートアライメント機能が搭載されているため、作業を簡略化し、操作ミスを軽減させることが可能となります。

特徴

● 1.3MPデータ取得カメラ 3台と5.0MPテクスチャカメラ 1台とIR VCSELプロジェクター1台搭載
● 患者様のリアルな顔色を再現
● 顔面と口腔内のデータを自動マッチングするオートアライメント機能搭載
● 50μmの高いスキャン精度
● 明るさを自動的に調整するオプションによって光量に左右されにくい
● オープンタイプのソフトウェア
● 固定・ハンディの2モードを選択可能
● ジグ ( アクセサリー ) 不要
● STL / OBJ / PLY 出色対応

G-OralScan2/Aoralscan3 との連動

G-OralScan2/Aoralscan3 と連動が可能です。
連動できることにより、スキャナを入れ替えることなく、口腔内と顔面のスキャンデータを１度の来院で素早く採得できることで、患者様の負担が軽減されます。

現在、G-OralScan2/Aoralscan3 以外の口腔内スキャナとの連動は不可能です。
G-OralScan2/Aoralscan3 以外の接続は破損の原因となりますのでご遠慮ください。

高精度カメラ

1.3MPデータ取得カメラ 3台
5.0MPテクスチャカメラ 1台
IR VCSELプロジェクター1台

による高精度なスキャンで患者様のリアルな顔色を再現します。

固定・ハンディモード

必要に応じ、固定・ハンディタイプの2モードから選択し、様々なシーンに柔軟に対応できます。固定することで手振れを気にすることなくストレスフリーで撮影ができます。

Jaw Motion Module

既存のMetiSmileに下記で説明の【 下顎運動軌道記録(Optimal Jaw Relation ) 】機能が初期搭載されたMRバージョンが新登場しました。患者固有の顎運動データをリアルタイムに取得し、補綴・スプリント・TMD診断・インプラント設計に活用できる新しいモジュールです。
exocadにインポートし、筋肉痛や関節痛、クリック音などに悩む患者様に対して最適な咬合関係での製作が可能となります。

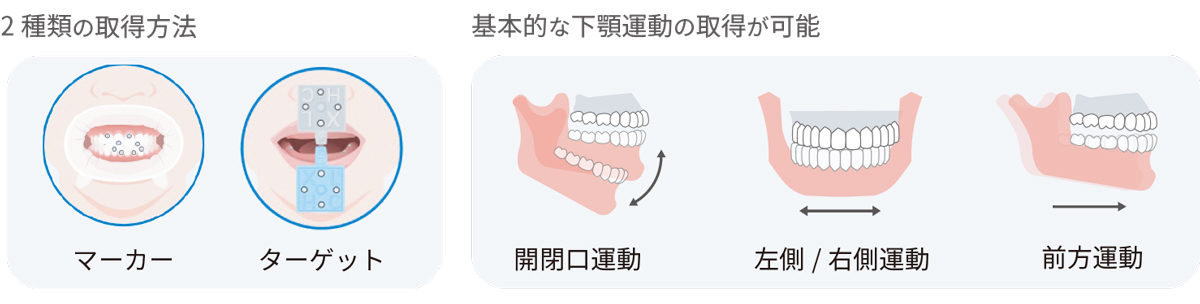

【 下顎運動軌道記録(Optimal Jaw Relation ) 】

上顎と下顎の動的な咬合接触点（側方運動時の早期接触＆偏心位の咬合干渉）を十分に考慮した上で補綴物をデザインし、調整を繰り返す必要がなく、Optimal Jaw Relation(下顎列運動スキャン）機能により、患者様の下顎運動の軌跡を素早くキャプチャし、その後の設計のために顎運動ファイルをエクスポートすることができます。

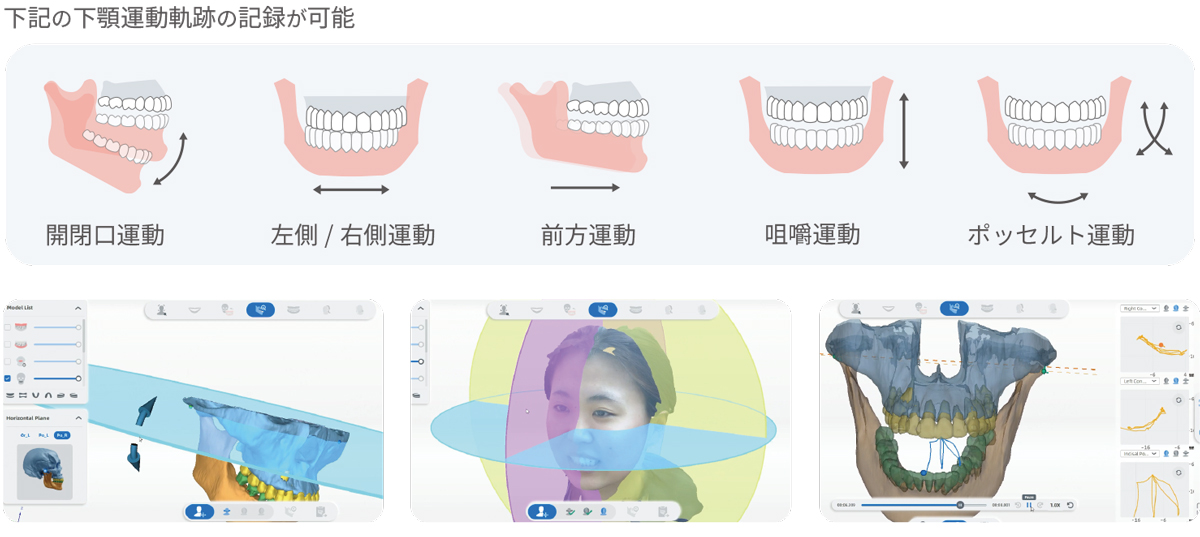

【 下顎運動軌跡分析(Mandibular Movement Trajectory Analysis ) 】

The Mandibular Movement Trajectory Analysis（下顎運動軌跡分析モジュール)は、CBCT( DICOM )データのインポートをサポートし、顆部と切縁の3D運動軌跡をリアルタイムで視覚化し、機能的な動きを明確に理解するために2Dビューに投影し、カスタマイズされた軌跡分析レポートを生成します。
医師の診断のサポートを行うとともに、複雑な歯科医療の概念を視覚的に患者様に伝え、理解を深めることができるコミュニケーションツールとしても活用できます。

矢状面、前頭面、水平面などの標準的な解剖学的プレーンを選択し、軌跡はこれらのプレーン上にリアルタイムで再現されます。

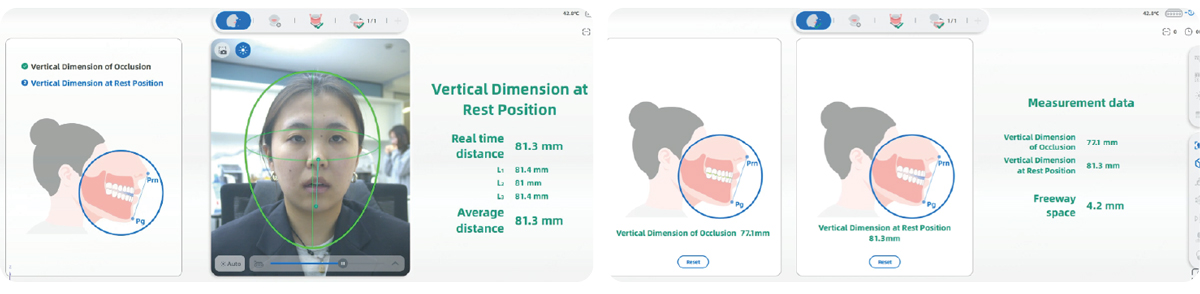

【 安静空隙の確定 】

オクルージョンの垂直的咬合高径と中心位の垂直高径を測定し、フリースペース(安静空隙)を計算します。

既にご購入済みのMetiSmile にも機能の追加が可能な場合がございます。(ご購入時期による)
詳しくはお問い合わせください。

Movie

SPEC

- スキャナ本体 -
寸法: 215 x 50 x 75 mm ( W x D x H )
重さ: 800 g
電源: DC 24V / 7.0A
カメラ解像度: データ取得用カメラ　1.3 MP　3台
　: HD テクスチャーカメラ　5.0MP　1台
精度: 50 μm
スキャン距離: 500 mm
視野角: 210 x 270mm ( W x H )
出力形式: STL、OBJ、PLqY
LEDの色温度: 5500 K

PC SPEC

OS: Windows 10　( 10Bit ) ~
CPU: Intel Core i7-13700HX ~
RAM - メモリ: 32GB ~
HDD: 1TB SSD ~
Graphic card: NVIDIA GeForce RTX 4060 8GB GDDR6 ~
I/O ports: USB3.0 Type-A × 2 ~
Resolution: 1920 × 1080 60Hz ~

**IOS ( GOS2 ) と連動されることが前提のスペックです。

**推奨スペックであり、記載より高いスペックでもご使用いただけます。
**グラフィックカードは、表記以上のスペックであるとソフトウェアで対応できない場合がございますので、ご相談ください。

販売名 【 Metiスマイル ３Dフェイススキャナー 】医療機器届出番号：40B1X10003GE0166
一般的名称【 頭部顔面規格写真撮影装置 】
